Part0 - Precourse Conceptual Data Modeling







---





Database Applications

• 모든 서비스에 DB가 필요한가? (1), (2), (4)

         - (1) 입금, 출금, 이체 등 은행 거래

         - (2) 호텔 객실의 예약

         - (3) 신호등의 램프 제어 -> 사용자 없음

         - (4) 온라인 쇼핑몰에서의 물품 구매

         - (5) 전자식 개폐장치의 비밀번호 관리 -> 방대한 데이터 x

• DB 시스템의 특성

         - 최초 적재(Loading) -> 이벤트 발생에 따른 잦은 변경(Interaction)

         - 대용량의 데이터를 다룸

                 ▪ 사용자들이 원하는 순간 데이터에 접근하기 위해서는?

                           →  대용량의 데이터가 체계적으로 조직화되어 있어야 함



Database System

• Database – 데이터 및 데이터간 관계의 집합
• DBMS (Database Management Systems)

         - 사용자들이 원하는 순간 데이터에 접근하기 위해서는?

                           →  사용자가 Database에 접근할 수 있도록 지원해주는 프로그램의 집합



Example of a Database



• 질의(Query) 예 :

          - “Database” Course의 Section을 하나라도 수강한 학생을 찾으시오.

             SELECT Name FROM STUDENT JOIN GRADE_REPORT.Student_number

             WHERE Section_identifier = CS3380;

          - Section “135”, Student “8”의 Grade를 “B”로 수정하시오.

             UPDATE GRADE_REPORT SET Grade = “B”

             WHERE Student_number = 8 AND Section_identifier = 135;



Schemas versus Instances

• 데이터베이스 스키마 (Schema)

          - 데이터베이스 구조, 데이터 타입 그리고 제약조건에 대한 명세

          - 데이터베이스 설계 단계에서 명시되며, 자주 변경되지 않음.

• 데이터베이스 인스턴스 (Instance)

          - 특정 시점에 데이터베이스에 실제로 저장되어 있는 데이터

             = Database Instance = Occurrence = Snapshot



SQL (Structured Query Language)

• DML / DDL

           - 데이터 정의어 (DDL : Data Definition Language)

                ▪ 스키마를 기술하기 위해 사용되며, 주로 DB 설계자가 사용함

           - 데이터 조작어 (DML : Data Manipulation Language)

                ▪ 데이터의 조회(Retrieval), 삽입(Insertion), 삭제(Deletion), 갱신(Update)에 사용됨

                ▪ Cf ) DCL (Data Control Language), TCL (Transaction Control Language)

• 독립 실행형 / 내장형

           - 독립 실행형

                 ▪  SQL 인터페이스를 이용하여 SQL쿼리를 직접 DBMS에 입력

           - 내장형

                 ▪  C, C++, Java 등의 프로그래밍 언어에 내장됨

                 ▪  Host Language + Data sublanguage로 구성됨







Overview of Database Design Process

                  * Relationship : 관계, ER모델에서의 마름모

                  * Relation : 관계, 테이블



ER Model Concepts

• 개체 (Entity)

          - 실세계에 존재하는 의미있는 하나의 정보 단위

          - 물리적 객체 뿐 아니라 개념적 객체도 포함

                ▪ (학생, 자동차, 강의실, ...) / (프로젝트, 직업, 교과목,...)

• 관계 (Relationship)

          - 개체들 사이의 연관성

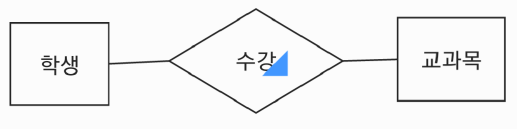

                ▪ [학생]과 [교과목] 사이의 [수강]관계

• 속성 (Attribute)

           - 개체 또는 관계의 본질적 성질

           - 다음 개체 및 관계에서 주어진 속성의 주인(Owner)는?



Types of Attributes

• Single-valued vs. Multivalued

          -  나이 vs 취미

• Simple vs. Composite

          -  Simple Attribute – 더 이상 쪼개지지 않는 원자값을 갖는 속성

                ▪ 나이, 학번, ...

          -  Composite Attribute – 몇 개의 요소로 분해될 수 있는 속성

                ▪ 주소 → 시, 군, 구, 번지, ...

• Stored vs. Derived

          -  Derived Attribute – 저장된 다른 데이터로부터 유도 가능한 속성

                ▪ 각 과목의 성적 → 총점, 주민등록번호 -> 나이, …







Entity Types and Key Attributes

• 키 속성 (Key Attributes)

          - 어떤 개체에 대해서 항상 유일한 값을 갖는 속성 (또는 속성들의 집합)

                ▪ 학생의 학번, 책의 ISBN, 자동차의 차량번호, …

          - 특정 Snapshot이 아닌, 해당 개체의 모든 가능한 Snapshot의 집합을 고려하여 파악되어야 함.

                ▪ 다음의 SSN, 이름, 혈액형 중 키 속성을 찾으시오.

                          -> SSN

                          1. SSN : 740721 – 1111111

                              이름 : 홍길동

                              혈액형 : A



                          2. SSN : 820424 - 2222222

                              이름 : 유관순

                              혈액형 : A



                          3. SSN : 100201 - 3333333

                              이름 : 강감찬

                              혈액형 : A



          - 복합키 (Composite Key)

                  ▪  Composite Attribute가 키 속성이 되는 경우

                  ▪  복합 키는 최소성을 가져야 함.

                            ex ) (팀명, 등번호)  vs.  (팀명, 등번호, 선수명)

          - 각 객체는 하나 이상의 키를 가질 수 있음

          - 어떤 개체는 키를 갖지 않을 수도 있음

                           → 약성 개체(Weak Entity)



Example COMPANY Database

• 요구사항 분석

          - 회사는 여러 개의 부서로 구성되어 있다.

          - 각 부서는 부서명, 부서번호, 부서 내 직원 수, 그리고 그 부서를 관리하는 직원(관리자)의 정보를 갖고 있다.

          - 직원은 최대 하나의 부서를 관리할 수 있다. 한편 해당 직원이 부서 관리자로 근무를 시작한 정보도 저장해야 한다.

          - 각 부서는 여러 지역에 위치하고 있을 수 있으며, 각 부서는 여러 프로젝트를 동시에 관리할 수 있다. 각 프로젝트는

            고유의 프로젝트명, 프로젝트 번호를 가지며, 하나의 프로젝트는 하나의 지역에서만 진행된다.

          - 직원에 대해 직원명, 주민번호, 주소(시/도, 상세주소), 급여, 성별, 생년월일의 정보를 저장한다.

          - 각 직원은 하나의 부서에 소속되어 있으며, 여러 프로젝트에 참여할 수 있다.

          - 한편 각 직원이 참여한 프로젝트에 대해 직원의 주당근무시간 정보도 관리해야 한다.

          - 각 직원에 대해 해당 직원의 직속상사(감독자)에 대한 정보를 관리한다.

          - 각 직원은 여러 명의 부양가족을 가질 수 있다. 부양가족에 각각에 대해 부양가족명, 성별, 생년월일 그리고

            해당 직원과의 관계에 대한 정보를 관리한다.



Initial Schema for COMPANY Database

• 요구사항 정리

          - Entity 부서 : 부서명, 부서번호, 관리자, 관리시작일, 직원수, 지역

          - Entity 프로젝트 : 프로젝트명, 프로젝트번호, 지역, 부서

          - Entity 직원 : 이름, 주민번호, 성별, 급여, 생년월일, 부서, 감독자, (프로젝트, 주당근무시간)

          - Entity 부양가족 : 직원, 이름, 성별, 생년월일, 관계



Relationships

• 관계 (Relationship) 설정

          - 한 개체의 속성이 다른 개체를 참조할 때 관계가 형성됨

          - [직원]의 [프로젝트] 속성이 [프로젝트] 개체를 참고함

          - [부서]의 [관리자] 속성은 [직원] 개체를 참조함

          - …

• 관계의 차수 (Degree)

          - 관계에 참여하는 개체의 수

          - Binary, Ternary, Unary, …

• 관계의 대응수 (Cardinality)

          - 해당 개체가 해당 관계에서 참여할 수 있는 관계 인스턴스의 최대 수

          - 1 : 1 , 1 : N (or N : 1), M : N

• 대응수에 따른 관계의 분류



          - 일대다 (1:N) 관계

          - 일대일 (1:1) 관계

          - 다대다 (M:N) 관계

          - 일대다 (1:N) 관계

                ▪ 아래의 [근무] 관계의 [근무시작일] 속성이 이동한다면… [근무시작일]은 어떤 개체에 속할 수 있는가?

                           → [직원]으로 이동 = 1이 있는 반대쪽

          - 일대일 (1:1) 관계

                ▪ 아래의 [관리] 관계의 [관계시작일] 속성이 이동한다면…[관리시작일]은 어떤 개체에 속할 수 있는가?

                           →  양쪽 모두 가능

          - 다대다 (M:N) 관계

                           →  양쪽 다 불가능. [참여]를 테이블로 만듦.

Refined Schema for COMPANY Database



Practical Approach for ER Modeling

• 주요 개체 도출



          - 직원, 부서, 프로젝트, 부양가족

• 개체 간 관계 도출

          - 관계 도출     ------------------------------------------------→

          - 대응수 도출

• 개체 및 관계의 속성 도출

          - 키 속성 도출

                ▪ 약성 개체 확인

                           → 되도록 만들지 않는 편이 편하다.

          -일반 속성 도출



Notation for ER diagrams



Weak Entity Types

• 약성 개체 (Weak Entity) (↔ Strong Entity)

          - 키 속성을 갖고 있지 않은 개체 → 부분키(Partial Key)만을 가짐

          - 약성 개체는 개체를 식별할 수 있는 다른 개체와 식별 관계 (Identifying Relationship)으로 맺어져야 함.

          - 약성 개체의 식별자는 다음 속성의 조합으로 구성됨.

                ▪ 약성 개체의 부분키 속성 + 식별 개체(Identifying Entity)의 키 속성

                           Ex ) B_Name + Room_ID → 경영관 413호



N-ary relationships (n > 2)

• Ternary Relationship

• Tenary Relationship → Binary Relationships



Generalization – ERD

                           → 아래에서 위로 읽는다 → 엔지니어는 사람이다.
